在高速数字电路设计中，LVDS（低压差分信号）、LVPECL（低压正射极耦合逻辑）和CML（电流模式逻辑）是三种常见的接口标准。当需要在不同标准的芯片间实现信号互连时，正确的电平匹配和耦合方式至关重要。
本文档将详细探讨这三种标准之间（LVPECL到CML、CML到LVPECL、CML与LVDS）的互连方案，包括交流耦合与直流耦合的具体实现方法。在下面的讨论中，假设采用+3.3V PECL。
1. LVPECL 到 CML 的连接
LVPECL 与 CML 之间的耦合方式可以是交流方式，也可以是直流方式。
1.1 交流耦合
LVPECL 驱动器到 CML 接收器的一种连接方式就是交流耦合方式，如图 1 所示。在 LVPECL 的两个输出端各加一个到地的直流偏置电阻，电阻值选取范围为 142Ω 至 200Ω。如果 LVPECL 的差分输出信号摆幅大于 CML 的接收范围，可以在信号通道上串一个 25Ω 的电阻，以提供 0.67 倍的电压衰减。

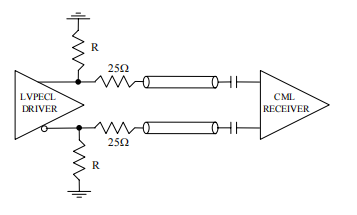

图 1. LVPECL 与 CML 之间的交流耦合
1.2直流耦合
在 LVPECL 到 CML 的直流耦合连接方式中需要一个电平转换网络，以满足 LVPECL 输出与CML 输入的共模电压要求。该电平转换网络引入的损耗必须要小，CML 接收器输入端的信号摆幅大于接收器的灵敏度要求。另外还要求自LVPECL 输出端看到的总阻抗近似为 50Ω。下例说明了 LVPECL 输出驱动 MAX3875 CML 输入的情况，电平转换网络如图 2 所示。

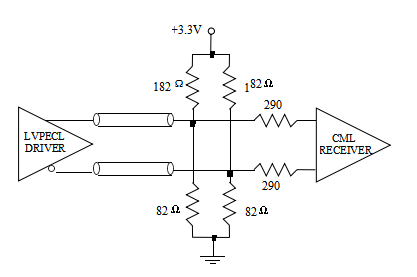

图 2. LVPECL 与 CML 之间的电阻网络
(MAX3875)
必须满足以下条件：
(1)戴维宁开路等效电压
戴维宁等效电阻
[假设 VA = VPECL-CM = (VCC-1.3V)]
注：假定 LVPECL 的最小差分输出摆幅为1200mV，而 MAX3875 的输入灵敏度为 50mV， 这样电阻网络的增益必须大于 50mV/1200mV = 0.042。
（4）求解上面的方程组，我们得到 R1 = 182Ω，R2 = 82.5Ω，R3 = 294Ω (标准 1%阻值)，VA = 1.35V， VB = 3.11V ，增益 = 0.147 ， ZIN = 49Ω 。把
LVPECL 输出与 MAX3875 输入通过该网络连接，实测得：VA = 2.0V，VB = 3.13V。
LVPECL 到 MAX3875 的直流耦合结构如图 3 所示。对于其它的 CML 输入，最小共模输入电压和最小输入信号摆幅可能不同，读者可根据上面的考虑计算所需的电阻值。
图 3. LVPECL 与 CML 之间的直流耦合
(MAX3875)
2. CML 到 LVPECL 的连接
CML 与 LVPECL 的连接需采用交流耦合(参见图4)。

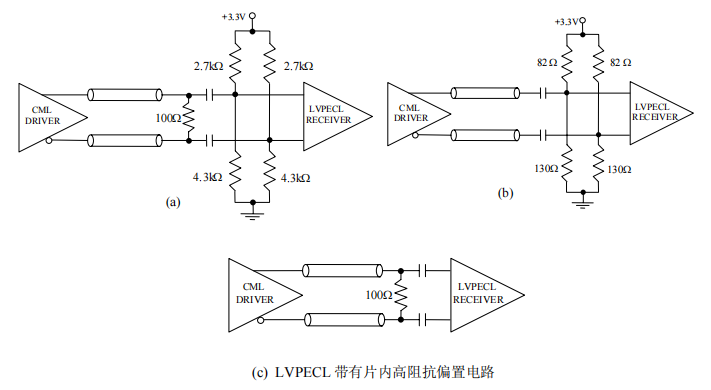

图 4. CML 与 LVPECL 之间的交流耦合
3. CML 和 LVDS 间互连
CML 与 LVDS 之间采用交流耦合方式连接(图5)。注意，CML 输出信号摆幅应该在 LVDS 输入能够处理的范围以内。
如果 LVDS 驱动器需要驱动一个 CML 接收器， 可以采用图 6 所示的交流耦合方式。

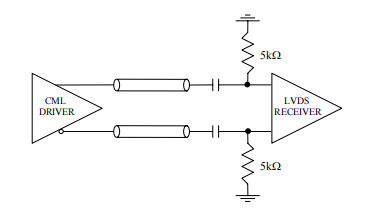

图 5. CML 与 LVDS 之间的交流耦合

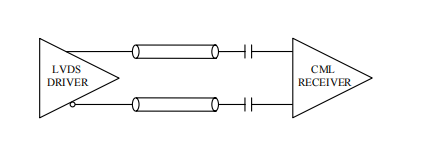

图 6. LVDS 与 CML 之间的交流耦合
